Wasserstoff und Helium Massenspektrometer

HSense

Die HSense ist für die selektive dynamische Analyse von Wasserstoff und Helium bei Verbrennungsprozessen optimiert.
Das Messprinzip basiert auf einem Sektorfeld-Massenspektrometer (SF-MS). Durch den Einsatz der EI-Ionenquelle werden die Messgaskomponenten ionisiert, fokussiert und dann in einem Magnetfeld separiert, um störungsfrei Wasserstoff und Helium zu messen.


(Datenblatt: HSense.pdf)

TYPISCHE ANWENDUNGEN

• Wasserstoff Messungen

• Entwicklung von Verbrennungsmotoren und Katalysatorforschung

• Forschung und Entwicklung von Brennstoffzellen

• Gasmatrix unabhängige Messungen in Brennstoffzellen

Erfüllt Kriterien EPA 40 CFR 1065.255

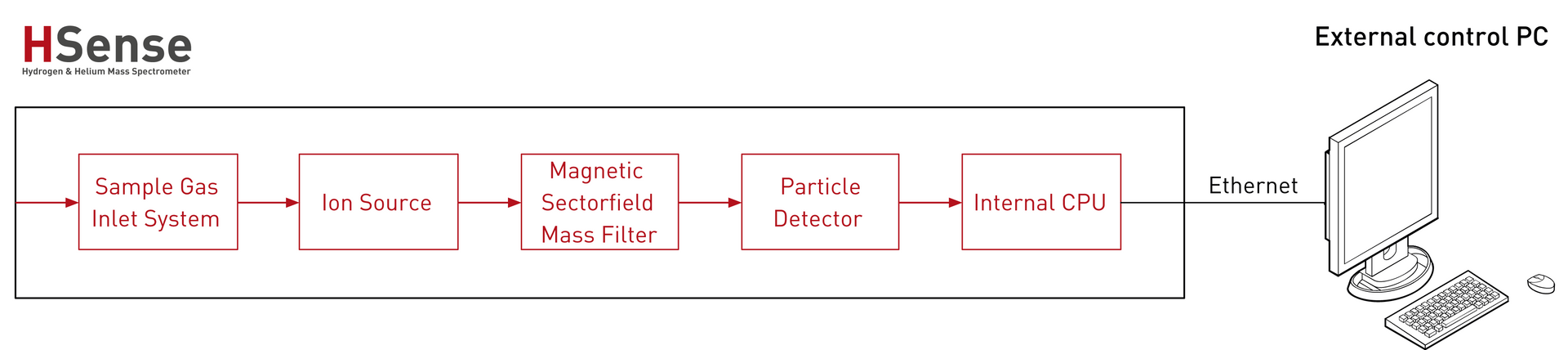

FUNKTIONSSCHEMA

SPEZIFIKATION

Technische Daten SF-MS Technische Daten SF-MS
Massenbereich 2 – 4 amu Reproduzierbarkeit < ± 3%
Ausflösung < 1 amu Genauigkeit < ± 2%
Analysenzeit ≥ 1 msec/amu Umgebungstemperatur 10°C - 35°C
Messbereich 0 -50.000 ppm, 0 – 100 Vol% Feuchte max. 80 % (nicht kondensierend)
Reaktionszeit T90 < 1 sec Leistungsaufnahme 230V/50Hz oder 115V/60Hz 500 W
Nachweisgrenze < 1 ppm für H2, He Dimensionen (BxHxT) 534 x 743 x 639 mm
Konzentrationsdrift < ± 3% über 24 h Gewicht 65 kg
Messgasfilter 2 µm Gaseingangstemperatur max. 190 °C
Gasverbrauch max 150 l/h Gasausgangstemperatur < 5 °C

Neuer Text

STOFFLISTE

Wasserstoff H2
Helium He
