PSS20
GRAVIMETRISCHE PARTIKELMESSUNG
PSS20
Das PSS-20 ermöglicht die gravimetrische Partikelmessung im Motorenabgas mittels Teilstrom-Verdünnungstunnel. Die automatische Vordruckregelung für Messungen vor DPF im transienten Betrieb ist einmalig. Es zeichnet sich durch schnelle Rüstzeiten und einfachste, in den Prüfstand eingebundene Bedienung aus.

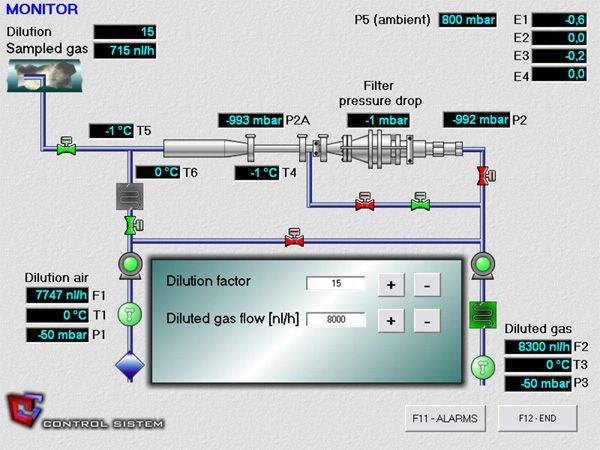

FUNKTIONSSCHEMA
SPEZIFIKATION
| Technische Daten | |||
|---|---|---|---|
| Verdünnungsluftstrom | 1 – 10 m3/h | Länge Minitunnel | 250 mm |
| Gesamtluftstrom | 1 – 10 m3/h | Filterhalter | 70 mm, 47 mm |
| Gasvolumenmessung | Drehkolbengaszähler mit digitalem Encoder | Mehrfachfilterhalter | zweifach, dreifach, Mehrfach-Multiplexer |
| Auflösung | 14.000 Pulse pro Liter | Spannungsversorgung | 230V / 50Hz |
| Genauigkeit | ± 0,1% | Umgebungsbedingungen | 20 – 40°C |
| Ansprechzeit | 0,17 sec | Abmessungen Verdünnungseinheit | 1200 x 300 x 800 mm |
| Steuereinheit | PC-Workstation, mit Touchscreen oder extern | Abmessungen Pneumatikeinheit | 600 x 800 x 1600 mm |
| Interface | Field-Bus,TCP/IP analog, seriell | Gewicht | 300 kg |
| Durchmesser Minitunnel | 38 mm |
| Messgasaufbereitung | |||
|---|---|---|---|
| Messgasfilter | 2 µm | Gaseingangstemperatur | max. 190 °C |
| Gasverbrauch | max 150 l/h | Gasausgangstemperatur | < 5 °C |
Neuer Text
NORMEN
| US.-EPA CPR 40-1065; US.-EPA 40-1066; |
|---|
| ECE regulation No. 49, Rev. 3, 04 series /ECE regulation No. 49, Rev. 4, 05 series; |
| ECE Regulation No. 49 Rev. 5,05 Series; Globel Technical Regulation (GTR) No. 4.; |
| Directive 97/68/EC at last amended 2011/88/EC; |
| ECE regulation No. 96, Rev. 2, 01 series; |
| ISO 16183 (2002), ISO 8178-1 (2006); |
| ISO 8178-11 (2M6), Japan JE05; |
| Directive 88/77/EEC as amended by 1999/96/EC and 2001/27/EC; |
Hinweis:
a Alle Stoffe bis auf die mit a gekennzeichneten können mit der AirSense analysiert werden. Für He, N2 und Ar wird eine t.
