IONEN-MOLEKÜL-REAKTION MASSENSPEKTROMETER
TwinSense
Die TwinSense ist ein Doppel-MS basierend auf dem Prinzip zweier vollständiger IMR-MS Massenspektrometer, die parallel auf einer Plattform arbeiten.
Dieses Messgerät ermöglicht simultane Vor- und Nach-Katmessungen im Rohabgas in Echtzeit.
TYPISCHE ANWENDUNGEN
• Entwicklung von Verbrennungsmotoren (Diesel und Benzin)
• Schnelle Messung von Kohlenwasserstoffen
• Ammoniakmessungen bei DeNOx Katalysatoren
• NOx Messungen bei Dieselmotoren
• Alternative Kraftstoffe
• Entwicklung von Katalysatoren
• Entschwefelungsmaßnahmen

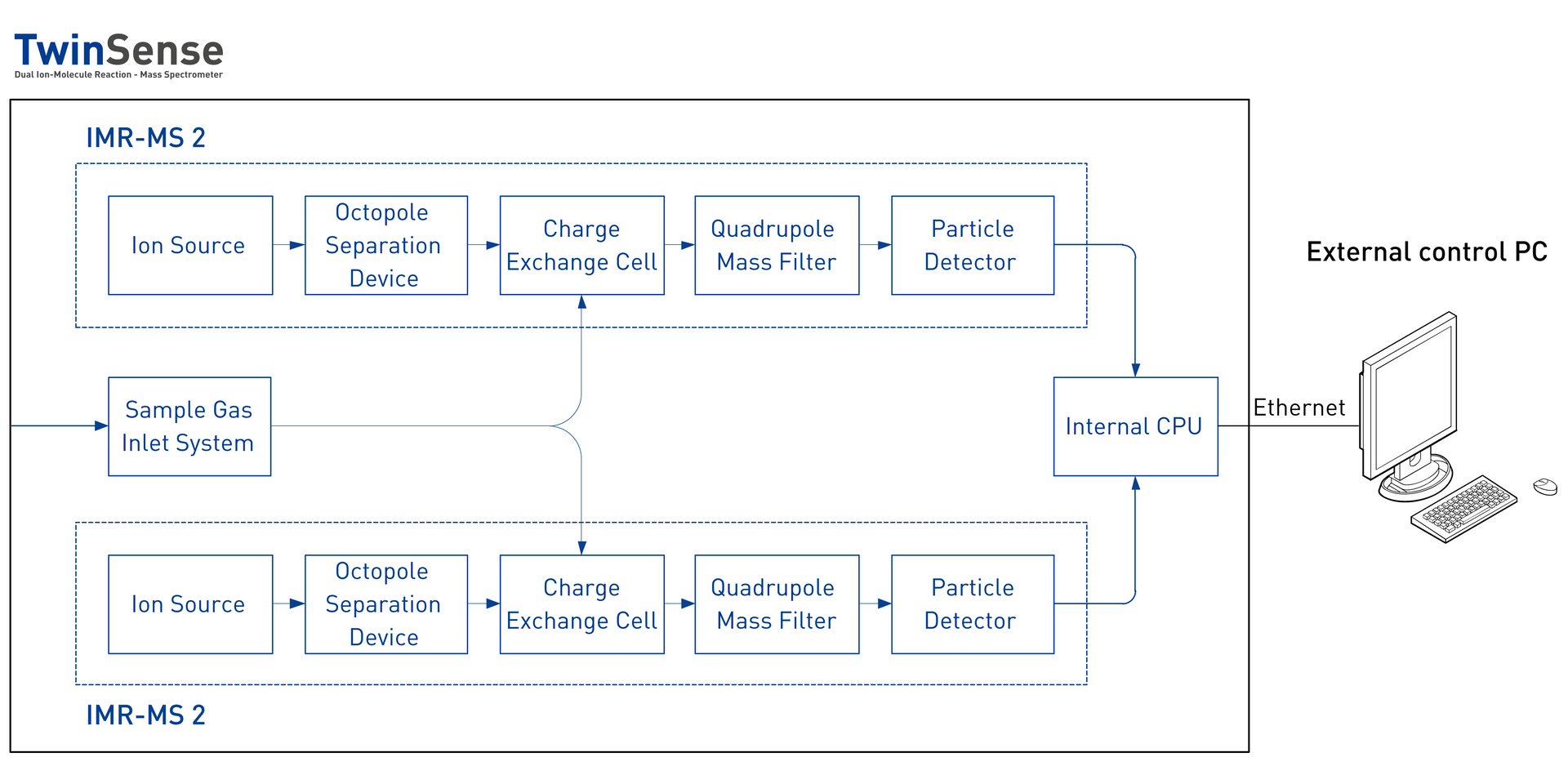

FUNKTIONSSCHEMA
SPEZIFIKATION
| Technische Daten | IMR-MS 1 | Technische Daten | IMR-MS 2 |
|---|---|---|---|
| Massenbereich | 7 – 519 amu | Massenbereich | 7 – 519 amu |
| Auflösung | < 1 amu | Ausflösung | < 1 amu |
| Analysenzeit | ≥ 1 msec/amu | Analysenzeit | ≥ 1 msec/amu |
| Messbereich* | 10⁵ | Messbereich* | 105 |
| Antwortzeit* | T90 ‹ 20 msec | Antwortzeit* | T90 ‹ 20 msec |
| Nachweisgrenze* | 0,4 ppt | Nachweisgrenze* | 0,4 ppt |
| Konzentrationsdrift | < ± 5 % über 24 h | Konzentrationsdrift | < ± 5 % über 24 h |
| Reproduzierbarkeit | < ± 3% | Reproduzierbarkeit | < ± 3 % |
| Genauigkeit | < ± 2 % | Genauigkeit | < ± 2 % |
| Umgebungstemperatur | 20 °C - 35 °C | Umgebungstemperatur | 20 °C - 35 °C |
| Feuchte | max. 80 % (nicht kondensierend) | Feuchte | max. 80 % (nicht kondensierend) |
| Gasverbrauch** | 30 – 3.000 ml/min | Gasverbrauch** | 30 – 3.000 ml/min |
| Gaseinlasstemperatur | 50 °C – 190 °C einstellbar | Gaseinlasstemperatur | 50 °C – 190 °C einstellbar |
| Gaseinlassdruck** | 0,1 – 1 bar | Gaseinlassdruck** | 0,1 – 1 bar |
| Leistungsaufnahme | 230 V/50 Hz or 115 V/60 Hz 1.250 W | ||
| Dimensionen (BxHxT) | 590 x 1.128 x 730 mm | ||
| Gewicht | 125 kg |
* abhängig von den zu messenden Komponenten, Systemkonfiguration und Geräteeinstellungen
** abhängig vom verwendeten Gaseinlasssystem
STOFFLISTE (Auszug)
Anorganische Verbindungen
Wasser H2O
Sauerstoff O2
Kohlendioxid CO2
Kohlenmonoxid CO
Salzsäure HCl
Aromaten
Benzol C6H6
Toluol C7H8
Styrol C8H8
Xylol/Ethylbenzol C8H10
Phenol C6H6O
PAH's
Alkane
Methan CH4
Ethan C2H6
Propan C3H8
Butan C4H10
Pentan C5H12
Hexan C6H14
Heptan C7H16
Octan C8H18
Nonan C9H20
Decan C10H22
Alkene
Ethen C2H4
Propen C3H6
Buten C4H8
Penten C5H10
Hexen C6H12
Hepten C7H14
Octen C8H16
Nonen C9H18
Decen C10H20
1,3 Butadien C4H6
ALKINE
Acetylen C2H2
Propin C3H4
SCHWEFEL VERBINDUNGEN
Schwefelwasserstoff H2S
Carbonylsulfid COS
Schwefeldioxid SO2
Schwefelkohlenstoff CS2
Methylmercaptan CH3SH
Ethylmercaptan C2H5SH
STICKSTOFF VERBINDUNGEN
Ammoniak NH3
Stickstoffmonoxid NO
Stickstoffdioxid NO2
Lachgas N2O
ALKOHOLE
Methanol CH3OH
Ethanol C2H5OH
Propanol C3H7OH
Butanol C4H9OH
Aldehyde
Formaldehyd HCHO
Acetaldehyd CH3CHO
Propionaldehyd C2H5CHO
Hexanal C6H12O
Benzaldehyd C7H6O
KETONE
Aceton C3H6O
Methylethylketon C4H8O
CARBONSÄURE
Ameisensäure HCO2H
Essigsäure C2H4O2
Valeriansäure C5H10O2
AMINE
Methylamin CH3NH2
Trimethylamin C3H9N
Anilin C6H5NH2
ORGANISCHE SCHWEFELVERBINDUNGEN
Methylmercaptan CH3SH
Dimethylsulfid C2H6S
Dimethyldisulfid C2H6S2
SILOXANE
Hexamethyldisiloxan C6H18OSi2
Hexamethylcyclotrisiloxan (D3) C6H18O3Si3
Octamethylcyclotetrasiloxan (D4) C8H24O4Si4
Decamethylcyclopentasiloxan (D5) C10H30O5Si5
Dodecamethylcyclohexasiloxan (D6) C12H36O6Si6
Halogenierte Kohlenwasserstoffe
Vinylchlorid C2H3Cl
Chloroform CHCl3
Chlorbenzol C6H5Cl
Sevofluran C4H3F7O
WEITERE VERBINDUNGSKLASSEN
- Ether
- Ester
- Phosphororganische Verbindungen
- Terpene
- Lactone
